komponen lain yang dibutuhkan adalah sebagai berikut(kurang lebih) :
1. Diode primer 10 amp 600 V (1 pcs) atau lainnya yang sesuai ( arus dan tegangan kerjanya)
2. Elco 470uF / 450V (1 pcs)
3. PCB kosong / polos (1 pcs)
4. Trafo ferit (1 pcs), saya pakai ferit ETD49 yang berdiri.
5. Kawat email (secukupnya), saya pakai 0.8mm x 2 untuk lilitan primer, dan 1mm x 2 untuk lilitan sekunder
6. Diode Sekunder (2 pcs minimal) ( misal MUR 1560, atau apa aja asal sesuai peruntukannya, diode untuk freq tinggi)
7. Elco Sekunder (2 pcs, 1000uF/ 65V) ( sesuai dengan tegangan output yang diinginkan)
8. Kabel secukupnya
9. Komponen lain sesuai dengan skema yang diinginkan.( heatsink, relay 12vdc, NTC 8Ohm, R 47Ohm 5watt dan C 470pF 1KV untuk RC Snubber, dan lain-lain)
9. Komponen lain sesuai dengan skema yang diinginkan.( heatsink, relay 12vdc, NTC 8Ohm, R 47Ohm 5watt dan C 470pF 1KV untuk RC Snubber, dan lain-lain)
cara membuat:
1. siapkan skema smps dengan gacun, misalnya seperti ini...

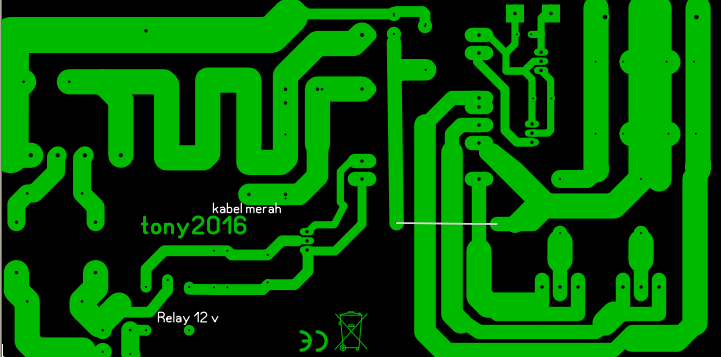

2. Siapkan PCB kosong, dan bikin jalur seperti ini misalnya...
tata letak komponen seperti ini...
3. Setelah PCB jadi dan komponen lengkap, pasang komponen pada PCB dan solderlah kaki komponen dengan baik, artinya kaki komponen terekat dengan timah pada PCB dengan kuat. Ganti kabel merah dan hitam pada kit Gacun dengan kabel yang lebih besar, agar MOSFET medapatkan konsumsi arus dan tegangan maksimal. Jangan lupa beri pendingin pada MOSFET kit Gacun.
tata letak komponen seperti ini...
3. Setelah PCB jadi dan komponen lengkap, pasang komponen pada PCB dan solderlah kaki komponen dengan baik, artinya kaki komponen terekat dengan timah pada PCB dengan kuat. Ganti kabel merah dan hitam pada kit Gacun dengan kabel yang lebih besar, agar MOSFET medapatkan konsumsi arus dan tegangan maksimal. Jangan lupa beri pendingin pada MOSFET kit Gacun.
4. Setelah selesai men-solder komponen semua, sekarang waktunya test..
5. Sebelum menghubungkan kit SMPS Gacun dengan Listrik 220V, maka untuk keamanan, hubungkan seri sebuah lampu bohlam 220V 10watt atau 20 watt pada jalur AC 220, ini akan mencegah MCB PLN ngetrip jikalau kit SMPS Gacun yang kita buat ada kesalahan.
6. Hubungkan Kit SMPS yang telah jadi, dan telah diberi pengaman lampu bohlam tadi ke listrik PLN 220VAC.
7. Lihat lampu bohlam, kalau nyala terang seperti terpasang pada 220VAC, maka segera cabut stopkontak dari sumber listrik, cek komponen pada kit Gacun mungkin ada yang konslet, terutama MOSFET nya, atau cek kabel merah dan hitam dari kit Gacun..
8. Jika lampu bohlam nyala redup kemudian mati atau nyala redup terus menerus kemungkinan kit SMPS Gacun yang kita buat berhasil
9. Cek tegangan output, ada apa tidak, jika belum ada tegangan, cek dioda sekunder atau setelah trafo ferit, sudah sesuai untuk freq. tinggi apa belum, atau diodenya short..
10. Jika tegangan sudah keluar, misal 10 VDC, berarti kit sudah berhasil dibuat.
11. Jika ingin Tegangan output yang lebih besar, coba putar VR pada kit Gacun dengan hati-hati, sedikit demi sedikit, sambit terus cek tegangan output.
12. Jika ada perubahan misal ada bunyi mendengung, hentikan putaran VR, putar balik sampai suara hilang.
13. Jika kondisi sudah stabil, misal pendingin MOSFET hangat stabil, tidak ada suara mendengung maka kit SMPS Gacun telah selesai pengetesan..
14. Silahkan lepas lampu bohlam, kabel Input 220VAC langsung hubungkan ke kit SMPS.
15. Coba sekali lagi hubungkan dengan listrik 220VAC, jika semua berjalan lancar maka
16. SELAMAT ANDA SUKSES MEMBUAT SMPS DENGAN GACUN....
